50-100 sacchetti/min Macchina automatica di pesatura e imballaggio 2.5KW

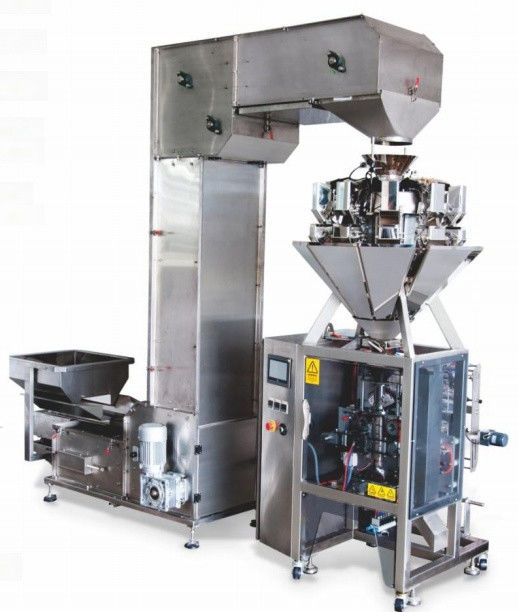

Sistema integrato di pesatura e imballaggio automatico

Flusso di processo:

Manually pouring a single material into the vibrating feeder storage hopper of the elevator - Automatic feeding - Lifting to the feeding hopper of the combined scale - Weighing by the combined scale - Unqualified removal - Qualified discharge to the hopper of the packaging machine - Packaging machine receives the discharge signal - Automatic bag making and coding - Automatic sealing - Finished product falls onto the output conveyor belt

Macchina di imballaggio ad alta velocità intelligente a piccole dosi completamente automatica

Parametri tecnici della macchina di imballaggio:

Materiali di imballaggio: particelle, compresse e oggetti irregolari facili da pesare

Capacità di imballaggio: 1-30 g

Velocità di imballaggio: 50-100 sacchetti/min (a seconda della lunghezza del sacchetto e delle condizioni del materiale)

Capacità di produzione di sacchetti: 50 ≤ W ≤ 150 mm × L ≤ 230 mm

Pellicola di imballaggio: ≤ 320 mm

Dimensione del sacchetto: TBD

Larghezza del film di imballaggio: da determinare

Forma di tenuta: tenuta posteriore

Forma di tenuta verticale: tenuta laterale (un'azione singola)

Larghezza di tenuta posteriore: 10 mm di grano retto

Larghezza di tenuta orizzontale: L'intera larghezza dello stampo di tenuta orizzontale è di 20 mm, con linee rette (distanza di 2 mm)

Metodo di taglio: taglio serrato (sigillamento orizzontale con un coltello al centro, taglio non indipendente)

Controllo ottoelettronica: lunghezza di controllo del codice colore o lunghezza di impostazione del touch screen

Metodo di trazione del sacchetto: servomotore azionato dalla cintura per tirare il sacchetto

Metodo di tenuta orizzontale: tenuta orizzontale del servomotore

Materiali di imballaggio: materiali di imballaggio compositi

Fornitore di alimentazione: AC 220V/50HZ 2,5 kW

Pressione della sorgente di gas: 6 kg

Consumo di gas: 0,4 m3/min

Configurazione di base:

7 "Inovance touch screen a colori+Inovance PLC (linguaggio di funzionamento cinese), con funzione di segnalazione degli errori e di autodiagnosi

Componenti pneumatici Taiwan AIRTAC

Controllo della temperatura di Yudian (1 sigillo verticale, 2 sigilli orizzontali)

Inovazione servo motor bag pulling

Inovazione servomotore sigillo orizzontale

Componenti elettrici Schneider o OMRON

Le parti esposte dell'intera macchina sono realizzate in acciaio inossidabile 304 o in leghe di alluminio (escluse le parti mobili)

La parte a contatto con il materiale è realizzata in acciaio inossidabile 304

Parametri tecnici della scala combinata:

HX-A14 14 testa 0,5L in acciaio inossidabile scala combinata per microcomputer impermeabile

Parametri tecnici:

Intervallo di peso: 1-200 g

Velocità di pesatura: ≤ 110 sacchetti/min (varia a seconda del peso dell'imballaggio e delle caratteristiche del materiale)

Intervallo di precisione di pesatura: livello X (0,5), circa ± 0,1-0,5 g (a seconda della situazione del materiale)

Capacità del tram: 500 ml

Metodo di guida: motore passo a passo

Materiale del corpo: acciaio inossidabile 304

Materiale della trampoliera: acciaio inossidabile piatto 304

Potenza di alimentazione: AC 220V/50HZ 1,5KW/10A

Stampa a trasferimento di calore macchina di codifica intelligente

Parametri tecnici:

Testa di stampa: larghezza 32 mm, 300 dpi (12 punti/mm)

Distanza di stampa: 33 mm * 75 mm

Modalità di stampa: intermittente

Frequenza di stampa: ≤ 250 volte/minuto

Lunghezza del nastro: 600 m (lunghezza massima 1200 m)

Larghezza della banda: 33 mm

Interfaccia di comunicazione: USB/supporta RS232, dual Ethernet, lettore e scanner di schede USB, protocolli di comunicazione binari e ASCII, Windows ® Driver, ZPL e simulazione SATO

Fonte di alimentazione: tensione AC100V~240V

Potenza: 120 W

Temperatura dell'ambiente di lavoro: 0-40 °C

Umidità relativa: 10%-95% (non condensante)

0.5m sorgente d'aria 3/ Min

Impressione di peso: 4,8 kg, maniglia di controllo: 0,4 kg

Capacità di trasporto: 0-10 metri cubi all'ora (calcolato in base a un coefficiente di carico di 0,5)

Altezza di uscita: 3600 mm (a seconda dell'altezza dell'apparecchiatura)

Fabbricazione a partire da prodotti della voce 8528

Catena: acciaio inossidabile 304

Materiale del secchio di sollevamento: PP, piena capacità 2,2L

Dimensioni dello slot per vibrazioni: 1000L x 280W x 100H

Materiale del supporto: plastica per spruzzo in acciaio ordinario, materiale della tromba: acciaio inossidabile 304

Volume della tramoggia: 60L

Controllo: dotato di una casella di controllo, regolazione della velocità a frequenza variabile, compreso un dispositivo a livello di condensatore

Potenza di alimentazione: monofase 220V 50Hz 750W

Peso complessivo: 200 kg

comprese le funzioni di rimozione delle truciole (equipaggiate con canna magnetica e vibratore dei sedimenti) e di selezione e non selezione della polvere:La rimozione del ferro si riferisce all'assorbimento di oggetti contenenti ferro sulla barra di ferro quando la tramoggia di alimentazione esceIl deflettore può essere sostituito e quelli senza buchi sono utilizzati per imballare materiali fini (come frutti piccoli).

Diagramma di visualizzazione della macchina di codifica intelligente per la stampa a trasferimento di calore:
